Hertz S8 DSP

6 аналоговых входов, 1 цифровой, 8 выходов.
S8 DSP во многом отличается от остальных девайсов на рынке. Начиная от настройки по Bluetooth не только со смартфона, но и с компьютера.
Корпус без экстремальной герметичности, но платы покрыты конформным лаком, так что перепады влажности и конденсат ему не страшны – в том же мотоцикле где-нибудь под седлом или в кофре жить будет. Компоновка – односторонняя, все соединения выведены через Molex-разъёмы.
Аналоговый вход – 6-канальный. На выбор можно подключиться к RCA или по высокому уровню. Имеется встроенная «обманка» для «шибко умных» штаток с самодиагностикой подключенной нагрузки (фирменная фича USS – Universal Speaker Simulator). Смешанного подключения (часть каналов – по высокому уровню, часть – по RCA) формально не предусмотрено.
Цифровой вход есть, но только коаксиальный (принимает сигнал с разрешением до 24 бит/96 кГц). Такое решение понятно – S8 DSP заявлен в том числе и для мототехники, где сам по себе оптический кабель мог бы работать, но вот стандартные разъёмы Toslink не приживаются: они банально не выдерживают повышенных вибраций и ударных нагрузок.
В отдельную колодку собрано питание и управление – можно переключаться между входами (аналоговый или SPDIF) и выбирать пресеты (их тут четыре).
Elettromedia в последнее время сцепляет провода у разъёмов. Это специально для любителей тянуть за провода и «случайно» выдёргивать их из фишек, да и просто плюсик к надёжности.
Насчёт слишком короткого USB-кабеля в комплекте, но S8 DSP может управляться в том числе и по Bluetooth (и не только со смартфона, но и с ноутбука), так что, по большому счёту, его можно и вовсе отложить в сторонку.
Внутри всё скомпоновано в два «этажа». Не вдаваясь в мелочи, наверху – сам DSP, внизу – блок питания. Платы имеют конформное покрытие.
За «математику» обработки сигнала отвечает ADAU1451, общим управлением ведает 32-битный микроконтроллер ARM Cortex-M3. За преобразование цифры в аналог отвечает 8-канальный PCM1690, а за аналог в цифру – PCM1862 и PCM1864 (2- и 4-канальный, соответственно). На плате замечены операционники OPA1656.
Цифровая часть даёт неплохие возможности обработки сигнала, так что «математика» работает с частотой дискретизации 96 кГц. А это уже попадает под спецификации High Resolution Audio.
Процессор можно настраивать аж четырьмя способами. Первый – традиционно с компа по USB. Второй – с компа, но через Bluetooth. Этот вариант однозначно запишу в плюсы: часто лезть с проводом к разъёму не просто лень, но и физически сложно (компактность позволяет установить S8 DSP в те ещё глубины). Если в компе нет Bluetooth, можно купить «свисток», который стоит копейки. Третий – через тот же Bluetooth, но уже со смартфона – соответствующее приложение есть на Play Маркет и в App Store. Ну и четвёртый – тоже со смартфона, но через OTG-соединение.

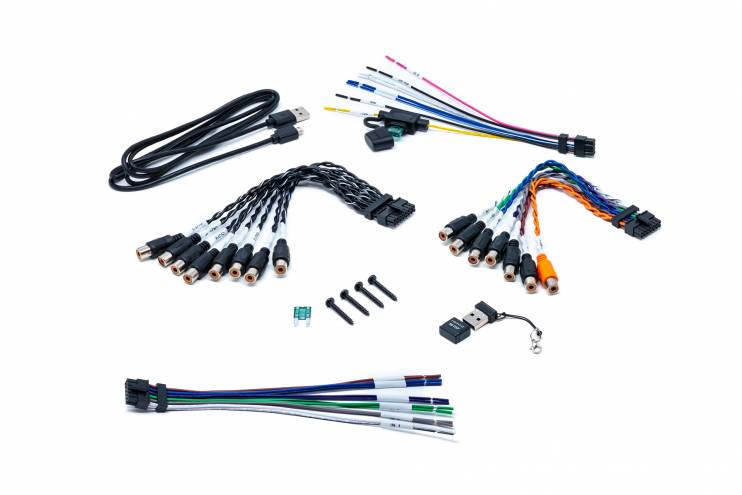

В комплекте идет флешка с софтом, обширной инструкцией и техническими треками для настройки. При запуске предлагается выбрать тип соединения с процессором – проводом или по Bluetooth.
Программное обеспечение:
Всё скомпоновано логично, долго привыкать не придётся. В левой стороне – «машинка» с расположением динамиков в соответствии с конфигурацией системы. По умолчанию в процессор залит пресет под двухполосный фронт, тыл, саб и центральный канал, но конфигурацию можно менять. Так что заходим в меню Settings и…
Выбор картинки как бы намекает, что процессор предназначен не только для машин, но и для мотоциклов. Или можно выбрать картинку схемы без привязки к конкретному транспортному средству.
В дальнейшем это повлияет на две вещи. Первая – это, собственно, на саму картинку в основном окне. И не нужно думать, что это второстепенно: наглядность программы сильно влияет на удобство настройки. Второе – это первичные значения фильтров, выставляемых процессором автоматически после выбора конфигурации.
Номинальное напряжение питания/предохранитель: 7 ÷ 20 В постоянного тока / 1 А
Импульсное рабочее напряжение: 5 ÷ 24 В постоянного тока
Ток холостого хода: 0,34 А
Ток ВЫКЛ (ART= ВЫКЛ): <80 мкА
Ток ВЫКЛ (ART= ВКЛ): <80 мкА
Удаленный вход 6 ÷ 20 В постоянного тока (10 мА)
Удаленный ВЫХОД 4 ÷ 20 В постоянного тока (150 мА)
ART — автоматическое дистанционное включение/выключение выходов динамиков BTL (по выбору): 1,5 ÷ 7 В постоянного тока
Аналоговые входы низкого уровня 6 ч. (Дифференциальный вход) (Микро подключение Molex к RCA)
Аналоговые входы высокого уровня 6 ч. (Дифференциальный вход) (Микро подгонка Molex к сработавшим концам) + USS (Универсальный симулятор динамиков)
Цифровые входы Да (коаксиальный SPDIF; до 24 бит, 96 кГц) (Molex microfit to RCA)
Входная чувствительность (низкий уровень) 0,8–6 В (среднеквадратичное значение)
Входная чувствительность (высокий уровень) 2,5–21 В (среднеквадратичное значение)
Управление аналоговыми входами Тип матрицы маршрутизации аудиовхода
Аналоговые входы экв. 7 полос частот для каждого входного канала
ИСКУССТВО Автоматическое дистанционное включение/выключение с входом для динамика.
Аналоговые выходы (rca) 8 каналов
Максимальный выходной уровень (среднеквадратичное значение) при КНИ 0,05 % 4В
Управление аналоговыми выходами DSP управляет каждым выходным каналом: усилением, кроссовером, эквалайзером, задержкой, полярностью.
Пропускная способность 10 Гц – 40 кГц (+/-3 дБ)
Отношение сигнал/шум (взвешенное по шкале A) 105 дБА (аналоговый вход) 112 дБА (цифровой вход)
THD+N (@ 1 Вrms на выходе, @ 1 кГц) <0,005%
Перекрестные помехи (разделение каналов) @ 1 кГц
Частота дискретизации 96 кГц
Разрядность 24
Выходной эквалайзер 15 полос на канал с регулируемой добротностью и частотой
Разрешение эквалайзера 1/10 дБ на шаг +12 дБ / -12 дБ
Выравнивание времени (расстояние) 0 ÷ 468,4 см / 0 ÷ 184,4 дюйма
Выравнивание времени (время) 0 ÷ 13,5 мс
Выравнивание времени (шаг) 0,08 мс; 2,8 см/1,1 дюйма
Выравнивание времени (точная настройка) 0,02 мс; 0,7 см/0,27 дюйма
Кроссоверы AP/HP/LP/BP все каналы
Тип кроссовера Баттерворт, Линквиц-Райли, Бессель (все каналы)
Наклон кроссовера От 6 дБ/окт. до 30 дБ/окт. (шаг 6 дБ)
Шаги кроссовера 120 шагов 20 Гц-20 кГц
Функция отключения звука Каждый канал отдельно или все каналы.
Пресеты 4 пресета
Выбор пресетов 2 специальных провода для управления выбором 4 предустановок с помощью внешних переключателей.
Выбор входа по проводу Один конкретный провод для выбора желаемого входа между аналоговым или цифровым.
Компрессор аудиосигнала на выходном каскаде Да (включить/отключить)
Чипсет DSP Аналоговое устройство: ADAU1451
Управление DSP с помощью приложения bt (iOS/Android) 1. Режим КОНФИГУРАТОРА. В основном он позволяет выполнять настройку DSP. Вы можете управлять всеми функциями DSP через свой смартфон/планшет/ПК/MAC. 2. Режим DRC Устройство BT становится пультом дистанционного управления с помощью специального приложения с простым графическим пользовательским интерфейсом. Управляйте уровнем громкости, уровнем SUB, выбирайте различные установочные файлы, загружайте новый установочный файл.
Настройка обмена файлами через BT Загрузите установочный файл через BT через приложение BT в режиме «Конфигуратор» или «DRC».
Управление DSP с помощью ПК/Mac/iOS/Android Microsoft Windows (32/64-разрядная версия): Windows 10 (USB и BT BLE) Windows 11 (USB и BT BLE) Mac Os: 10.13 Hight Sierra или более поздняя версия (USB и BT BLE)
